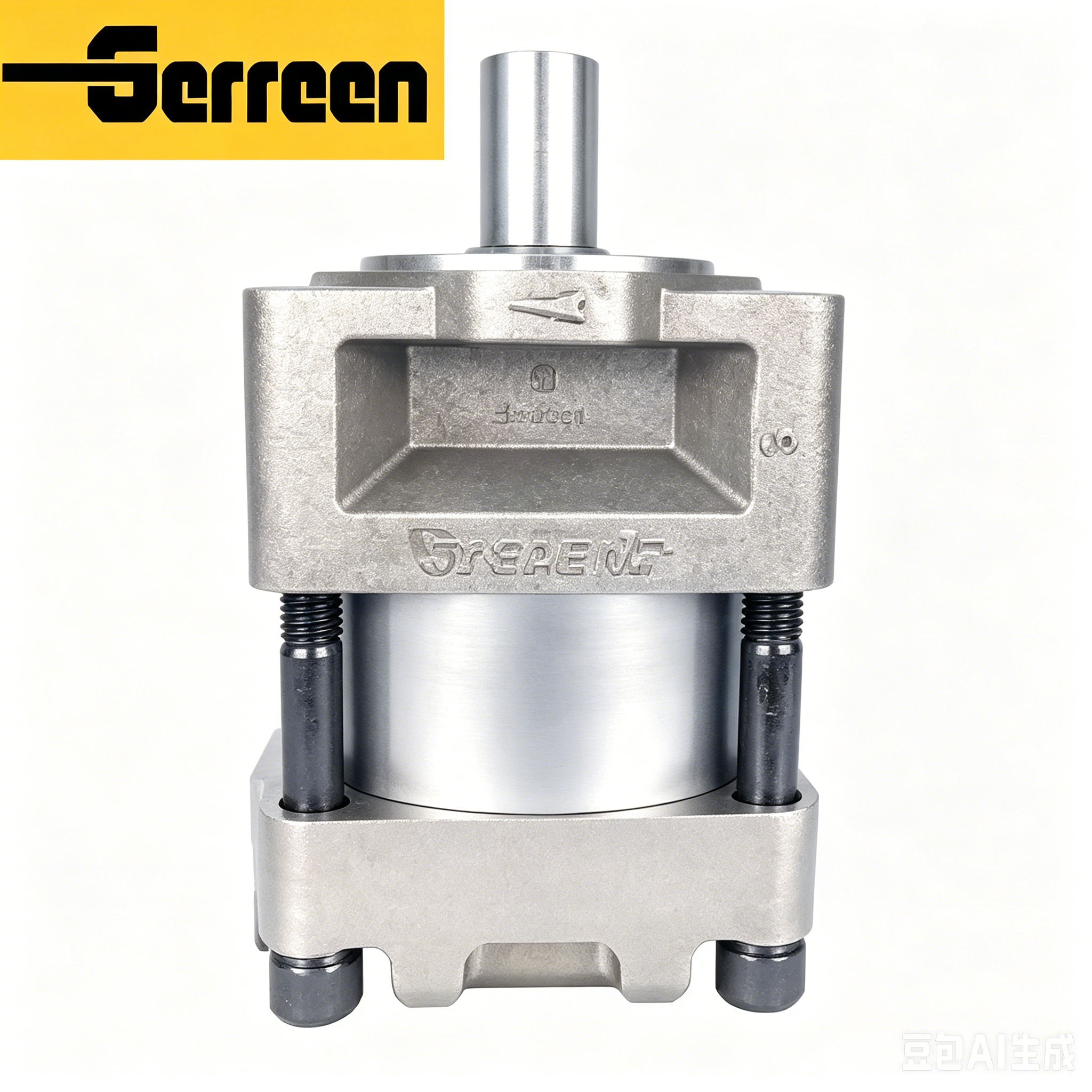

ปั๊มเกียร์แรงดันปานกลางซีรีย์ QT ทำงาน

QT Series ปั๊มเกียร์แรงดันปานกลาง

คุณสมบัติและคุณประโยชน์

• การออกแบบเฟืองภายในขั้นสูง: ใช้โปรไฟล์ฟันแบบพิเศษ (โครงร่างของโรเตอร์และเฟืองไอเดลอร์) ซึ่งช่วยลดปริมาณน้ำมันที่ติดอยู่ และรับประกันการมีส่วนร่วมที่ราบรื่นและต่อเนื่อง

• ช่วงการทำงานที่กว้าง: ความสามารถในการจัดการความเร็วตั้งแต่ RPM ต่ำไปจนถึงความเร็วในการหมุนสูงโดยไม่กระทบต่อแรงกดดัน

• ความสามารถแรงดันปานกลางถึงสูง: รุ่นแรงดันปานกลางมาตรฐานสามารถทำงานได้อย่างสะดวกสบายในช่วง 14 MPa ถึง 25MPa โดยรุ่นที่แข็งแกร่งรองรับได้ถึง 32 MPa

• ระบบหล่อลื่นแบบบังคับ: พื้นผิวที่มีแรงเสียดทานได้รับการหล่อลื่นอย่างต่อเนื่องโดยใช้น้ำมันไฮดรอลิกที่มีแรงดัน ซึ่งช่วยลดการสัมผัสระหว่างโลหะกับโลหะโดยตรง

• ระดับเสียงรบกวนต่ำเป็นพิเศษ: รูปทรงเรขาคณิตของเฟืองที่ราบรื่นช่วยจำกัดเสียงรบกวนในการปฏิบัติงานอย่างมาก ทำให้เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมและห้องปฏิบัติการที่ไวต่อเสียง

• การเต้นเป็นจังหวะด้วยแรงดันเล็กน้อย: กำจัดระลอกแรงดัน (ต่ำถึง 0.02 MPa) ซึ่งรับประกันความเร็วและการควบคุมแรงดันที่แม่นยำสูง

• ประสิทธิภาพเชิงปริมาตรสูง: กลไกการปิดผนึกภายในช่วยลดการรั่วไหลภายในและการสูญเสียพลังงาน ส่งผลให้ประสิทธิภาพเชิงกลสูง

• ความต้านทานการสึกหรอและอายุการใช้งานยาวนานเป็นพิเศษ: กลไกการหล่อลื่นแบบบังคับช่วยป้องกันการสึกหรอก่อนเวลาอันควร ช่วยให้ยืดอายุการใช้งานได้ยาวนานขึ้น แม้ว่าจะใช้งานที่แรงดันสูงหรือมีของเหลวที่มีความหนืดต่ำกว่าก็ตาม

• ความเข้ากันได้ของเซอร์โว: เอาท์พุตที่คาดการณ์ได้และความผันผวนของแรงบิดต่ำทำให้เป็นตัวเลือกชั้นนำสำหรับระบบไฮดรอลิกที่ขับเคลื่อนด้วยเซอร์โวหรือไดรฟ์ความถี่แปรผัน (VFD) สมัยใหม่ ช่วยประหยัดพลังงานได้สูงสุด

รหัสรุ่น

หมายเลขซีเรียล	QT2-D	QT2-D	QT2-D	QT2-D	QT3-D	QT3-D	QT3-D	QT4-D	QT4-D	QT4-D	QT5-D	QT5-D	QT5-D	QT6-D	QT6-D
การกระจัด	06	08	10	12	20	25	32	40	50	63	80	100	125	140	160
ขนาด	φ31	φ31	φ31	φ31	φ38	φ38	φ38	φ51	φ51	φ51	φ64	φ64	φ64	φ64	φ64
ป	φ19	φ19	φ19	φ19	φ25	φ25	φ25	φ32	φ32	φ32	φ41	φ41	φ41	φ41	φ41
ก	134	134	134	134	172	172	172	214	214	214	266	266	266	266	266
B-อิมพีเรียล/เมตริก	106/109	106/109	106/109	106/109	146/140	146/140	146/140	181/180	181/180	181/180	229/224	229/224	229/224	229/224	229/224
ค	11	11	11	11	14	14	14	18	18	18	23	23	23	23	23
ฉัน	48	48	48	48	68	68	68	85	85	85	90	90	90	90	90
เค	115	115	115	115	136	136	136	177	177	177	216	216	216	216	216
ล	227	227	227	227	283	283	283	354	354	354	412	412	412	412	412
N-เมตริก	φ80	φ80	φ80	φ80	φ100	φ100	φ100	φ125	φ125	φ125	φ160	φ160	φ160	φ160	φ160
N-อิมพีเรียล	φ82.55	φ82.55	φ82.55	φ82.55	φ101.6	φ101.6	φ101.6	φ127	φ127	φ127	φ152.4	φ152.4	φ152.4	φ152.4	φ152.4
โอ	12	12	12	12	16	16	16	20	20	20	25	25	25	25	25
ต	115	115	115	115	139	139	139	170	170	170	216	216	216	216	216
วี	4	4	4	4	7	7	7	7	7	7	7	7	7	7	7
ซี	60	60	60	60	75	75	75	93	93	93	118	118	118	118	118
ดี	φ25	φ25	φ25	φ25	φ32	φ32	φ32	φ40	φ40	φ40	φ50	φ50	φ50	φ50	φ50
อี	42	42	42	42	58	58	58	75	75	75	80	80	80	80	80
เอฟ	8	8	8	8	10	10	10	12	12	12	14	14	14	14	14
ช	28	28	28	28	35.0	35.0	35.0	43.0	43.0	43.0	53.5	53.5	53.5	53.5	53.5
ว	116	116	116	116	142	142	142	172	172	172	218	218	218	218	218
X1	30	30	30	30	36	36	36	43	43	43	51	51	51	51	51
Y1	59	59	59	59	70	70	70	78	78	78	89	89	89	89	89
4-d1	M10*25	M10*25	M10*25	M10*25	M12*30	M12*30	M12*30	M12*25	M12*25	M12*25	M12*30	M12*30	M12*30	M12*30	M12*30
X2	22	22	22	22	26	26	26	30	30	30	36	36	36	36	36
ย2	48	48	48	48	52	52	52	59	59	59	70	70	70	70	70
4-d2	M10*25	M10*25	M10*25	M10*25	M12*30	M12*30	M12*30	M12*25	M12*25	M12*25	M12*30	M12*30	M12*30	M12*30	M12*30
น้ำหนัก	12กก	12กก	12กก	12กก	22กก	22กก	22กก	38กก	38กก	38กก	75กก	75กก	75กก	76กก	76กก

ขนาดการติดตั้งปั๊มเกียร์ VG ซีรี่ส์

ปั๊มเฟือง.pdf

การใช้งาน

• เครื่องฉีดพลาสติก

• เครื่องอัดไฮดรอลิกและอุปกรณ์หล่อขึ้นรูป

• เครื่องมือเครื่องจักรที่มีความแม่นยำ

• ลิฟต์และเครื่องจักรตีขึ้นรูป

บรรจุภัณฑ์และการจัดส่ง

โดยทั่วไปแล้ว ปั๊มเกียร์แรงดันปานกลางซีรีส์ QT จะถูกบรรจุอย่างแน่นหนาเพื่อป้องกันความเสียหายระหว่างการขนส่ง บรรจุภัณฑ์ประกอบด้วย:

การห่อป้องกัน: เพื่อปกป้องปั๊มจากความเสียหายต่อสิ่งแวดล้อม

ลังแบบกำหนดเอง: สำหรับปั๊มขนาดใหญ่และหนักกว่า ช่วยให้มั่นใจได้ถึงการจัดการที่ปลอดภัย

เอกสารประกอบ: รวมถึงคำแนะนำในการติดตั้ง คำแนะนำในการบำรุงรักษา และรายละเอียดการรับประกัน

เวลาในการจัดส่งขึ้นอยู่กับรุ่น การปรับแต่ง และสถานที่ แต่โดยทั่วไปจะใช้เวลาประมาณ 2 ถึง 6 สัปดาห์นับจากวันที่สั่งซื้อ

คำถามที่พบบ่อยเกี่ยวกับปั๊มเกียร์แรงดันปานกลางซีรีย์ QT

1. ช่วงแรงดันใช้งานของปั๊มเกียร์แรงดันปานกลางซีรีย์ QT คืออะไร?

แรงดันพิกัดคือ 6.3MPa และแรงดันใช้งานสูงสุดสามารถเข้าถึง 8.0MPa เหมาะสำหรับระบบไฮดรอลิกแรงดันปานกลาง

2. ความเร็วสูงสุดของปั๊มเกียร์ QT คือเท่าไร?

ความเร็วสูงสุดอยู่ในช่วง 1500-3000 รอบ/นาที ซึ่งแตกต่างกันไปตามข้อกำหนดการกระจัดที่แตกต่างกัน

3. การใช้งานหลักของปั๊มเกียร์ซีรีย์ QT คืออะไร?

มีการใช้กันอย่างแพร่หลายในเครื่องจักรวิศวกรรม เครื่องจักรกลการเกษตร เครื่องมือกล และอุปกรณ์ไฮดรอลิกแรงดันปานกลางอื่นๆ สำหรับการส่งน้ำมันและระบบส่งกำลัง

4. น้ำมันไฮดรอลิกชนิดใดที่เหมาะกับปั๊มรุ่นนี้?

ขอแนะนำให้ใช้น้ำมันไฮดรอลิกป้องกันการสึกหรอที่มีความหนืด 32# หรือ 46# อุณหภูมิในการทำงาน 0-60°C

5. วิธีแก้ปัญหาน้ำมันรั่วของปั๊มเกียร์ QT?

ตรวจสอบซีลน้ำมัน โอริง และสลักเกลียวประกอบ เปลี่ยนซีลที่เสียหายและขันโบลต์ที่หลวมให้แน่นเท่าๆ กัน

6. ปั๊มเกียร์ภายใน QT มีข้อดีอย่างไรเมื่อเปรียบเทียบกับปั๊มเกียร์ภายนอก?

เสียงรบกวนต่ำ ประสิทธิภาพเชิงปริมาตรที่สูงขึ้น การไหลของเอาต์พุตที่เสถียร และอายุการใช้งานที่ยาวนานขึ้นภายใต้สภาวะการทำงานที่มีแรงดันปานกลาง

7. ข้อกำหนดในการติดตั้งปั๊ม VVS มีอะไรบ้าง

การติดตั้งมาตรฐาน: ISO 3019/2 หรือหน้าแปลน SAE

ทิศทางการหมุน: ขวา (ตามเข็มนาฬิกา)

ไม่ควรใช้แรงรัศมีหรือแนวแกนกับเพลา

การติดตั้งที่เหมาะสมเป็นสิ่งสำคัญสำหรับประสิทธิภาพและความทนทาน

8. ปั๊มใบพัดแปรผัน VVS ใช้งานทั่วไปในประเภทใดบ้าง

พวกเขาใช้กันอย่างแพร่หลายใน:

เครื่องมือเครื่องซีเอ็นซี

เครื่องฉีดพลาสติก

หน่วยพลังงานไฮดรอลิก

ระบบอัตโนมัติทางอุตสาหกรรม

เครื่องจักรกด

การรับรองและการประกันคุณภาพ

ปั๊มเกียร์แรงดันปานกลางซีรีส์ QT ผลิตขึ้นตามมาตรฐานสากล จึงมั่นใจได้ถึงประสิทธิภาพและความน่าเชื่อถือในระดับสูง:

ISO 9001: ได้รับการรับรองระบบการจัดการคุณภาพ

การรับรอง CE: รับประกันการปฏิบัติตามมาตรฐานความปลอดภัย สุขภาพ และการคุ้มครองสิ่งแวดล้อมของยุโรป

การปฏิบัติตาม RoHS: ตรวจสอบให้แน่ใจว่าปั๊มไม่มีวัสดุที่เป็นอันตราย

การทดสอบจากโรงงาน: ปั๊มทุกตัวได้รับการทดสอบอย่างเข้มงวดในด้านประสิทธิภาพ แรงดัน และความสมบูรณ์ของการรั่วไหลก่อนจัดส่ง

คำถามที่พบบ่อย

1.การกระจัดของตัวแปรทำงานอย่างไร

การไหลของปั๊มจะถูกปรับโดยการเปลี่ยนมุมของแผ่นซัดภายใน เมื่อมุมแผ่นซัดเปลี่ยนไป ความยาวช่วงชักของลูกสูบจะแตกต่างกันไป ซึ่งจะทำให้ปริมาตรของของไหลที่ถูกแทนที่ต่อการหมุนเปลี่ยนไป ส่งผลให้อัตราการไหลสามารถปรับให้เข้ากับความต้องการของระบบได้

2. ข้อดีของเราคืออะไร?

โรงงานก่อตั้งขึ้นในปี 2548

ด้วยประสบการณ์การผลิตมากมาย

พนักงานมากกว่า 80 คนกลายเป็นทีมงานมืออาชีพ

ระบบ ERP ที่อัปเดตอย่างต่อเนื่องช่วยให้มั่นใจถึงประสิทธิภาพการทำงาน

อุปกรณ์ที่มีความซับซ้อนช่วยเพิ่มความแม่นยำของผลิตภัณฑ์

พนักงานขายมืออาชีพให้บริการที่ดีเยี่ยม

มีลูกค้าที่มีชื่อเสียงจำนวนมากทั่วโลก

บริการหลังการขายที่ยอดเยี่ยม

ด้วยความร่วมมือระยะยาวกับบริษัทโลจิสติกส์และบริษัทด่วนที่มีชื่อเสียงในประเทศจีน ให้บริการสินค้าที่ดีขึ้น

3. เงื่อนไขการชำระเงินของคุณคืออะไร?

สั่งซื้อขนาดเล็ก / สั่งตัวอย่าง ชำระเงินเต็มจำนวนล่วงหน้า คำสั่งซื้อจำนวนมากส่งการชำระเงินครั้งแรก 30% ก่อนการผลิตและยอดคงเหลือก่อนจัดส่ง เราจะแสดงรูปถ่ายของผลิตภัณฑ์และแพ็คเกจก่อนจัดส่ง

4. คุณสามารถสร้างแบรนด์ของตัวเองเกี่ยวกับผลิตภัณฑ์ได้หรือไม่?

แน่นอนเราทำได้ เพียงส่งโลโก้ของคุณมาให้เรา เราสร้างให้คุณได้

5.ตลาดส่งออกหลักของเราคืออะไร?

อเมริกา(40.5%):สหรัฐอเมริกา, แคนาดา, อาร์เจนตินา, บราซิล

ยุโรป (30.8%): อิตาลี, เยอรมนี, อังกฤษ, ฮอลแลนด์, สเปน, สวิส, ฟินแลนด์, รัสเซีย, โปแลนด์

เอเชีย (23.5%): เกาหลี, สิงคโปร์, อินเดีย, ตุรกี, เวียดนาม, ซาอุดีอาระเบีย, ซีเรีย, อิสราเอล, เลบานอน

อื่นๆ(5.8%)

โรงงานผลิตปั๊มไฮดรอลิก Green เป็นโรงงานอุตสาหกรรมเฉพาะทางที่มุ่งเน้นการผลิตปั๊มไฮดรอลิกและส่วนประกอบที่เกี่ยวข้อง โรงงานเหล่านี้มีเครื่องจักรและเทคโนโลยีขั้นสูงเพื่อผลิตปั๊มคุณภาพสูงที่ออกแบบมาสำหรับการใช้งานที่หลากหลาย ตั้งแต่อุปกรณ์และเครื่องจักรหนักไปจนถึงระบบยานยนต์และอุตสาหกรรม

โดยทั่วไปกระบวนการผลิตจะเกี่ยวข้องกับวิศวกรรมที่มีความแม่นยำ โดยที่วัตถุดิบ เช่น โลหะและโลหะผสมจะถูกแปรรูปเป็นส่วนประกอบของปั๊ม เช่น เกียร์ ลูกสูบ กระบอกสูบ และซีล จากนั้นชิ้นส่วนเหล่านี้จะถูกประกอบเป็นปั๊มไฮดรอลิกที่ทำงานได้อย่างสมบูรณ์ ซึ่งได้รับการทดสอบประสิทธิภาพและการควบคุมคุณภาพเพื่อให้มั่นใจในความน่าเชื่อถือ ประสิทธิภาพ และความทนทานภายใต้สภาวะการทำงานที่หลากหลาย

โรงงานผลิตปั๊มไฮดรอลิกของ Green Hydraulic รักษามาตรฐานคุณภาพที่เข้มงวด ซึ่งมักจะปฏิบัติตามการรับรองระดับสากล เพื่อตอบสนองความคาดหวังของลูกค้าในอุตสาหกรรมต่างๆ เช่น การก่อสร้าง การเกษตร ยานยนต์ และการผลิต

ปั๊มไฮดรอลิกทั้งหมดที่ผลิตโดย Green Hydraulic ผ่านการทดสอบการปฏิบัติตามข้อกำหนด จึงมั่นใจในคุณภาพและความน่าเชื่อถือ

เพื่อตอบสนองความต้องการที่หลากหลายของอุตสาหกรรมที่แตกต่างกัน ไฮดรอลิกสีเขียวเสนอตัวเลือกการปรับแต่ง เช่น ซีลเฉพาะ วัสดุ และการกำหนดค่าปั๊ม โรงงานเหล่านี้มักจะทำงานอย่างใกล้ชิดกับทีมวิศวกรเพื่อพัฒนาโซลูชันที่ปรับให้เหมาะกับการใช้งานเฉพาะ ตั้งแต่ระบบแรงดันสูงไปจนถึงปั๊มไหลต่ำและประสิทธิภาพสูง

ปั๊มแต่ละตัวผ่านกระบวนการควบคุมคุณภาพที่เข้มงวด โดยมีการทดสอบแรงดันและการประเมินประสิทธิภาพเพื่อให้แน่ใจว่าปั๊มมีคุณสมบัติตรงตามมาตรฐานที่กำหนดสำหรับอัตราการไหล ความจุแรงดัน และความทนทาน
