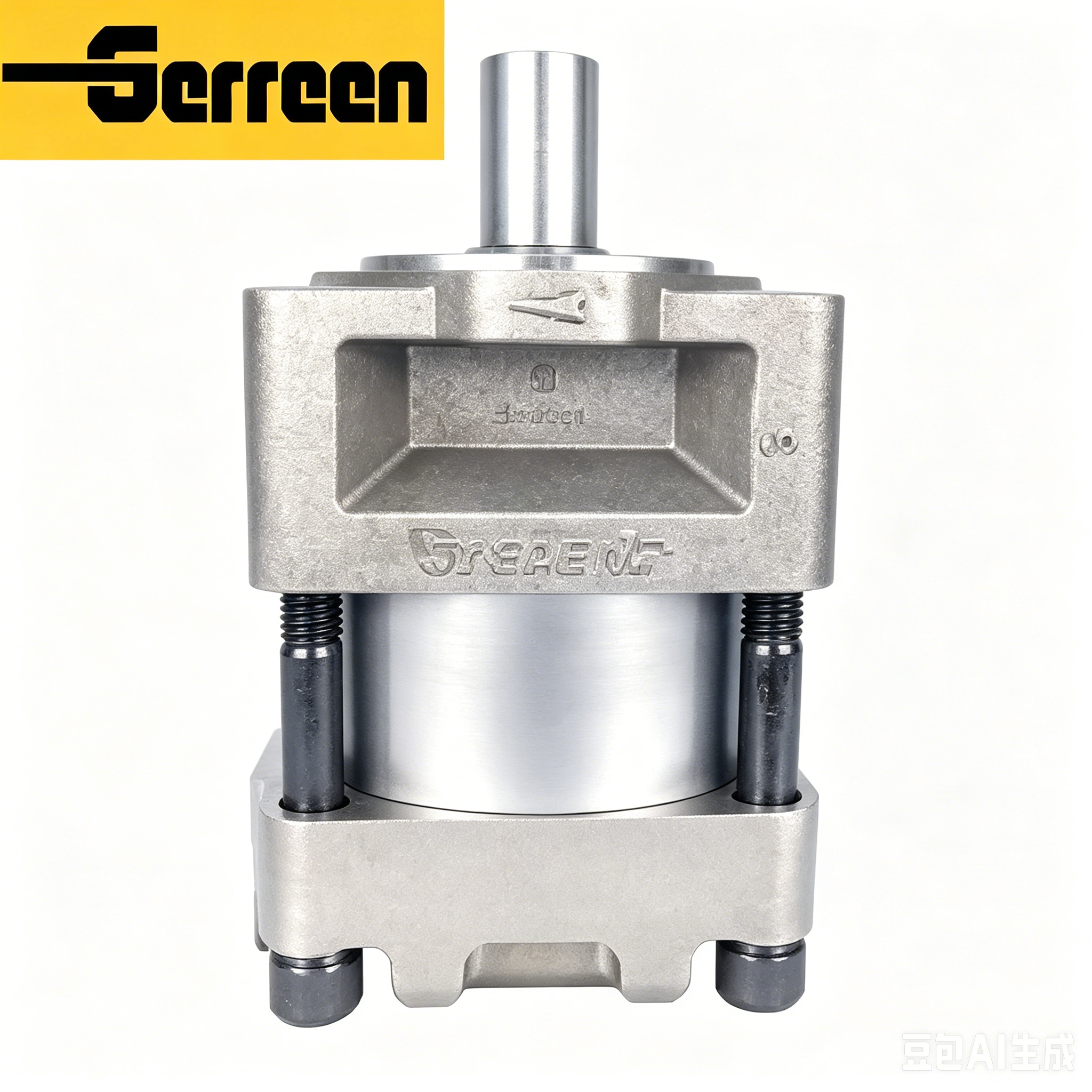

Středotlaké zubové čerpadlo řady QT funguje

Středotlaké zubové čerpadlo řady QT

Vlastnosti a výhody

• Pokročilá konstrukce vnitřního ozubeného kola: Využívá specializovaný profil zubů (konfigurace rotoru a vloženého ozubeného kola), který minimalizuje zachycené objemy oleje a zajišťuje nepřetržitý, hladký záběr.

• Široký provozní rozsah: Schopný manipulovat rychlostí od nízkých otáček až po vysoké otáčky bez kompromisů v tlaku.

• Schopnost středního až vysokého tlaku: Standardní střednětlaké modely mohou pohodlně pracovat v rozsahu 14 MPa až 25 MPa, s robustními verzemi zpracovávajícími až 32 MPa.

• Systém nuceného mazání: Třecí plochy jsou nepřetržitě mazány tlakovou hydraulickou kapalinou, což prakticky eliminuje přímý kontakt kov na kov.

• Mimořádně nízké hladiny hluku: Hladká geometrie záběru ozubených kol výrazně omezuje provozní hluk, takže jsou ideální pro průmyslová a laboratorní prostředí citlivá na hluk.

• Zanedbatelná tlaková pulzace: Eliminuje zvlnění tlaku (až 0,02 MPa), což zajišťuje vysoce přesné řízení rychlosti a tlaku.

• Vysoká objemová účinnost: Mechanika vnitřního těsnění minimalizuje vnitřní úniky a ztráty energie, což má za následek vysokou mechanickou účinnost.

• Výjimečná odolnost proti opotřebení a dlouhá životnost: Mechanismus nuceného mazání zabraňuje předčasnému opotřebení a umožňuje prodlouženou životnost i při provozu při vyšších tlacích nebo s kapalinami s nižší viskozitou.

• Kompatibilita se servopohonem: Díky jejich předvídatelnému výkonu a nízkému kolísání točivého momentu jsou přední volbou pro moderní hydraulické systémy poháněné servomotorem nebo pohonem s proměnnou frekvencí (VFD), což maximalizuje úspory energie.

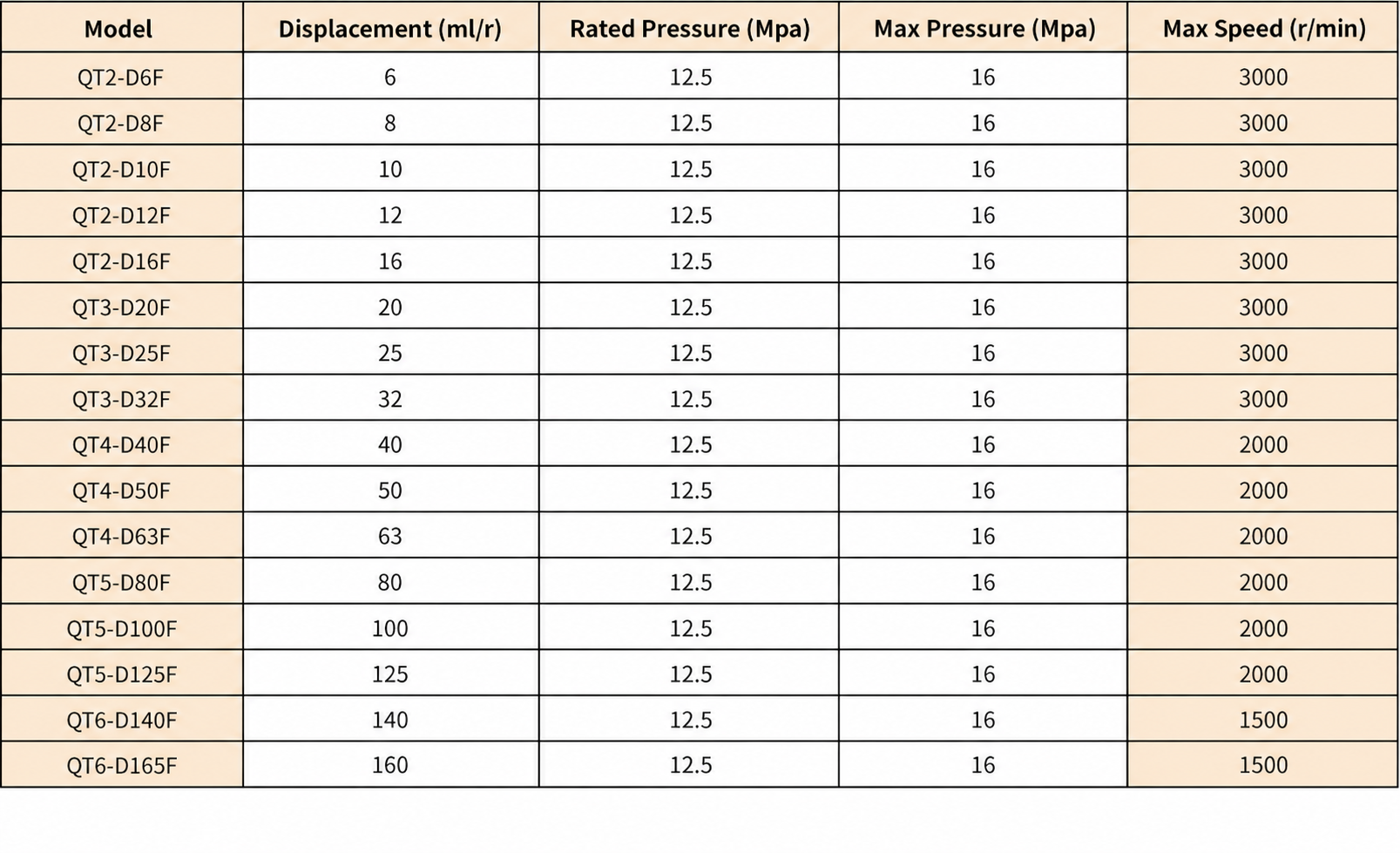

Kódy modelu

Sériové číslo	QT2-D	QT2-D	QT2-D	QT2-D	QT3-D	QT3-D	QT3-D	QT4-D	QT4-D	QT4-D	QT5-D	QT5-D	QT5-D	QT6-D	QT6-D
Přemístění	06	08	10	12	20	25	32	40	50	63	80	100	125	140	160
Velikost	φ31	φ31	φ31	φ31	φ38	φ38	φ38	φ51	φ51	φ51	φ64	φ64	φ64	φ64	φ64
P	φ19	φ19	φ19	φ19	φ25	φ25	φ25	φ32	φ32	φ32	φ41	φ41	φ41	φ41	φ41
A	134	134	134	134	172	172	172	214	214	214	266	266	266	266	266
B-imperiální/metrické	106/109	106/109	106/109	106/109	146/140	146/140	146/140	181/180	181/180	181/180	229/224	229/224	229/224	229/224	229/224
C	11	11	11	11	14	14	14	18	18	18	23	23	23	23	23
já	48	48	48	48	68	68	68	85	85	85	90	90	90	90	90
K	115	115	115	115	136	136	136	177	177	177	216	216	216	216	216
L	227	227	227	227	283	283	283	354	354	354	412	412	412	412	412
N-metrický	φ80	φ80	φ80	φ80	φ100	φ100	φ100	φ125	φ125	φ125	φ160	φ160	φ160	φ160	φ160
N-Imperial	φ82,55	φ82,55	φ82,55	φ82,55	φ101,6	φ101,6	φ101,6	φ127	φ127	φ127	φ152,4	φ152,4	φ152,4	φ152,4	φ152,4
Ó	12	12	12	12	16	16	16	20	20	20	25	25	25	25	25
T	115	115	115	115	139	139	139	170	170	170	216	216	216	216	216
PROTI	4	4	4	4	7	7	7	7	7	7	7	7	7	7	7
Z	60	60	60	60	75	75	75	93	93	93	118	118	118	118	118
D	φ25	φ25	φ25	φ25	φ32	φ32	φ32	φ40	φ40	φ40	φ50	φ50	φ50	φ50	φ50
E	42	42	42	42	58	58	58	75	75	75	80	80	80	80	80
F	8	8	8	8	10	10	10	12	12	12	14	14	14	14	14
G	28	28	28	28	35.0	35.0	35.0	43.0	43.0	43.0	53.5	53.5	53.5	53.5	53.5
W	116	116	116	116	142	142	142	172	172	172	218	218	218	218	218
X1	30	30	30	30	36	36	36	43	43	43	51	51	51	51	51
Y1	59	59	59	59	70	70	70	78	78	78	89	89	89	89	89
4-d1	M10*25	M10*25	M10*25	M10*25	M12*30	M12*30	M12*30	M12*25	M12*25	M12*25	M12*30	M12*30	M12*30	M12*30	M12*30
X2	22	22	22	22	26	26	26	30	30	30	36	36	36	36	36
Y2	48	48	48	48	52	52	52	59	59	59	70	70	70	70	70
4-d2	M10*25	M10*25	M10*25	M10*25	M12*30	M12*30	M12*30	M12*25	M12*25	M12*25	M12*30	M12*30	M12*30	M12*30	M12*30
Hmotnost	12 kg	12 kg	12 kg	12 kg	22 kg	22 kg	22 kg	38 kg	38 kg	38 kg	75 kg	75 kg	75 kg	76 kg	76 kg

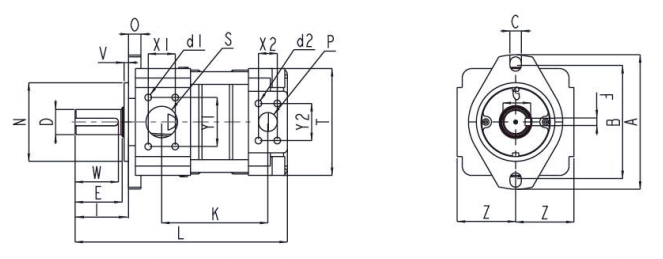

Instalační rozměry zubového čerpadla řady VG

zubové čerpadlo.pdf

Aplikace

• Vstřikovací lisy

• Hydraulické lisy a zařízení pro tlakové lití

• Přesné obráběcí stroje

• Výtahy a kovací stroje

Balení a dodání

Středotlaká zubová čerpadla řady QT jsou obvykle bezpečně zabalena, aby se zabránilo poškození během přepravy. Balení obsahuje:

Ochranný obal: K ochraně čerpadla před poškozením prostředím.

Vlastní přepravky: Pro větší a těžší čerpadla, zajišťující bezpečnou manipulaci.

Dokumentace: Obsahuje pokyny k instalaci, údržbě a podrobnosti o záruce.

Dodací lhůta závisí na modelu, přizpůsobení a umístění, ale obvykle se pohybuje od 2 do 6 týdnů od data objednávky.

Často kladené otázky středotlakého zubového čerpadla řady QT

1. Jaký je rozsah pracovního tlaku středotlakého zubového čerpadla řady QT?

Jmenovitý tlak je 6,3 MPa a maximální pracovní tlak může dosáhnout 8,0 MPa, vhodný pro středotlaké hydraulické systémy.

2. Jaká je maximální rychlost zubového čerpadla QT?

Maximální rychlost se pohybuje od 1500 do 3000 ot./min., liší se podle různých specifikací zdvihu.

3. Jaká je hlavní aplikace zubového čerpadla řady QT?

Je široce používán ve strojírenských strojích, zemědělských strojích, obráběcích strojích a dalších středotlakých hydraulických zařízeních pro dodávku oleje a přenos síly.

4. Jaké typy hydraulického oleje jsou vhodné pro toto čerpadlo?

Doporučuje se používat hydraulický olej proti opotřebení s viskozitou 32# nebo 46#, pracovní teplota 0‑60℃.

5. Jak vyřešit únik oleje zubového čerpadla QT?

Zkontrolujte olejové těsnění, O-kroužek a montážní šrouby; vyměňte poškozená těsnění a rovnoměrně utáhněte uvolněné šrouby.

6. Jaké jsou výhody QT vnitřního zubového čerpadla ve srovnání s externím zubovým čerpadlem?

Nižší hlučnost, vyšší objemová účinnost, stabilní výstupní průtok a delší životnost při střednětlakých pracovních podmínkách.

7. Jaké jsou požadavky na instalaci čerpadel VVS

Standardní montáž: ISO 3019/2 nebo příruba SAE

Směr otáčení: vpravo (ve směru hodinových ručiček)

Na hřídel by nemělo působit žádné radiální nebo axiální zatížení

Správná instalace je rozhodující pro výkon a životnost.

8. V jakých aplikacích se běžně používají variabilní lamelová čerpadla VVS

Jsou široce používány v:

CNC obráběcí stroje

Vstřikovací lisy

Hydraulické pohonné jednotky

Průmyslové automatizační systémy

Lisovací stroje

Certifikace a zajištění kvality

Středotlaká zubová čerpadla řady QT jsou vyráběna v souladu s mezinárodními standardy a zajišťují vysoký výkon a spolehlivost:

ISO 9001: Certifikováno pro systémy managementu kvality.

Certifikace CE: Zajišťuje shodu s evropskými standardy bezpečnosti, zdraví a ochrany životního prostředí.

Shoda s RoHS: Zajišťuje, že čerpadlo neobsahuje nebezpečné materiály.

Tovární testování: Každé čerpadlo je před odesláním přísně testováno na výkon, tlak a integritu netěsností.

FAQ

1.Jak funguje variabilní posun?

Průtok čerpadla se nastavuje změnou úhlu vnitřní výkyvné desky. Jak se mění úhel kyvné desky, mění se délka zdvihu pístů, což zase mění objem kapaliny vytlačované za otáčku, což umožňuje přizpůsobení průtoku potřebám systému.

2. Jaké jsou naše výhody?

Továrna založena v roce 2005;

S velkým množstvím výrobních zkušeností;

80+ zaměstnanců se stává profesionálním týmem;

Neustále aktualizovaný ERP systém zajišťuje efektivitu práce;

Sofistikované vybavení zvýšilo přesnost výrobků;

Profesionální prodejci poskytují nejlepší služby;

S velkým počtem slavných zákazníků po celém světě;

Skvělý poprodejní servis;

Díky dlouhodobé spolupráci se slavnou logistickou a expresní společností v Číně poskytujte lepší služby zboží.

3. Jaké jsou vaše platební podmínky?

Malá objednávka / vzorová objednávka, plná platba předem; Velké objednávky zasílají první platbu 30% před výrobou a zůstatek před odesláním. Před dodáním ukážeme fotografie produktů a balíčků.

4.Můžete vytvořit svou vlastní značku na produktech?

Samozřejmě, že můžeme. Stačí, když mi pošlete své logo, můžeme ho pro vás vyrobit.

5. Jaký je náš hlavní exportní trh?

Amerika (40,5 %): USA, Kanada, Argentina, Brazílie

Evropa (30,8 %): Itálie, Německo, Anglie, Holandsko, Španělsko, Švýcarsko, Finsko, Rusko, Polsko.

Asie (23,5 %): Korea, Singapur, Indie, Turecko, Vietnam, Saúdská Arábie, Sýrie, Izrael, Libanon.

Ostatní (5,8 %).

Závod na výrobu hydraulických čerpadel Green je specializovaný průmyslový závod, který se zaměřuje na výrobu hydraulických čerpadel a souvisejících komponent. Tyto továrny jsou vybaveny pokročilým strojním zařízením a technologií pro výrobu vysoce kvalitních čerpadel určených pro širokou škálu aplikací, od těžkých zařízení a strojů až po automobilové a průmyslové systémy.

Výrobní proces obvykle zahrnuje přesné strojírenství, kde se suroviny, jako jsou kovy a slitiny, zpracovávají na součásti čerpadel, jako jsou ozubená kola, písty, válce a těsnění. Tyto díly jsou poté sestaveny do plně funkčních hydraulických čerpadel, která jsou testována na výkon a kontrolu kvality, aby byla zajištěna spolehlivost, účinnost a životnost za různých pracovních podmínek.

Výrobní závody společnosti Green Hydraulic pro hydraulická čerpadla dodržují přísné standardy kvality, často dodržující mezinárodní certifikace, aby splnily očekávání zákazníků v průmyslových odvětvích, jako je stavebnictví, zemědělství, automobilový průmysl a výroba.

Všechna hydraulická čerpadla vyráběná společností Green Hydraulic prošla testováním shody, což zajišťuje jejich kvalitu a spolehlivost.

Pro splnění různorodých potřeb různých průmyslových odvětví nabízí zelená hydraulika možnosti přizpůsobení, jako jsou specializovaná těsnění, materiály a konfigurace čerpadel. Tato zařízení často úzce spolupracují s inženýrskými týmy na vývoji řešení šitých na míru pro konkrétní aplikace, od vysokotlakých systémů po nízkoprůtoková, vysoce účinná čerpadla.

Každé čerpadlo prochází přísným procesem kontroly kvality, kde se provádějí tlakové testy a hodnocení výkonu, aby bylo zajištěno, že čerpadla splňují požadované normy pro průtok, tlakovou kapacitu a životnost.
