Funkcia zubového čerpadla série VG

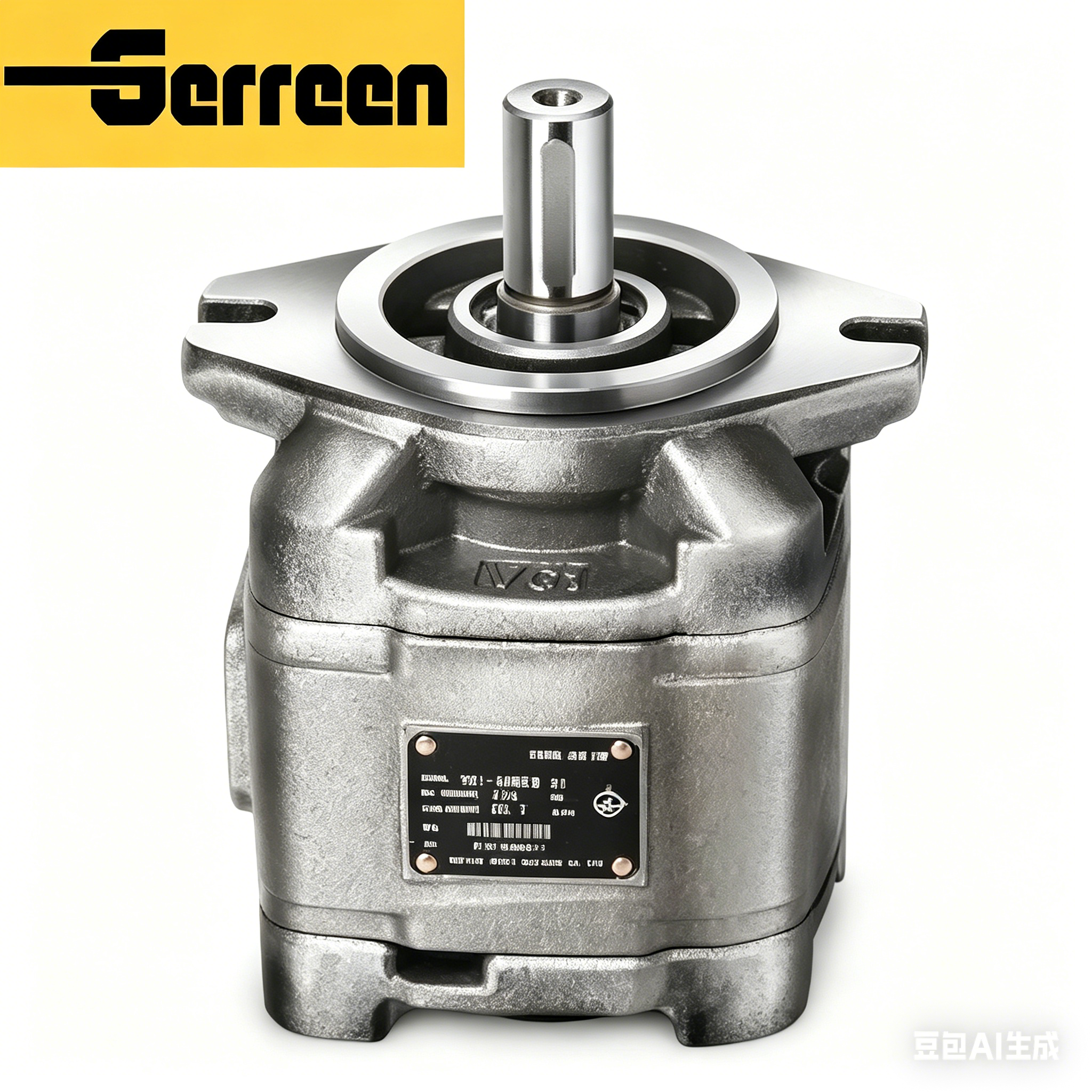

Zubové čerpadlo série VG

Vlastnosti a výhody

• Prijíma dizajn kompenzácie axiálneho a radiálneho tlaku, ktorý zaisťuje vysokú objemovú účinnosť aj pri nízkej rýchlosti a nízkej viskozite.

• Vyrobené z vysokopevnostnej liatiny s optimalizovanou vnútornou štruktúrou redukcie hluku, realizujúcou ultranízky chod.

• Extrémne nízky prietok a pulzácia tlaku, udržiavanie stabilného tlaku a prietoku pri nízkej rýchlosti.

• Vysokotlakové prevedenie s maximálnym pracovným tlakom do 35MPa.

• Široký rozsah otáčok, pričom najvyššie otáčky dosahujú 3000 ot./min.

• Flexibilný kombinovaný dizajn, možno ľubovoľne zostaviť do dvojitého čerpadla.

• Necitlivé na znečistenie hydraulickým olejom, s vynikajúcou odolnosťou a dlhou životnosťou.

• Široko použiteľné pre hydraulické systémy plastových strojov, obuvníckych strojov, strojov na tlakové liatie, vysokozdvižných vozíkov a iných zariadení, zvlášť vhodné pre energeticky úsporné pohonné systémy so servomeničom.

Kódy modelov

položky	Špecifikácia
Hydraulický olej	HLP - Minerálny olej v súlade s DIN 51524 časť 2
	HFC - Vodné polymérne roztoky v súlade s DIN EN ISO 12922 1) 2) : Tesniaci dizajn W
	HEES - Hydraulické oleje podľa DIN ISO 15380 1)
	HFD-U - Hydraulická kvapalina v súlade s VDMA 24317 1), DIN EN ISO 12922 1)
Rozsah teplôt hydraulického oleja	Hydraulický olej HLP: -10 až +80 °C; Pre inú teplotu nás prosím kontaktujte
	Špeciálny hydraulický olej: -10 až 50+ °C; Pre iné teploty nás prosím kontaktujte
Rozsah teplôt okolia	-20 až +60 °C
Rozsah viskozity (mm²/s)	10 až 300 (až n = 1800 min⁻⊃1;)
	10 až 100 (až n = 3000 min⁻⊃1;)
	2000 Povolená počiatočná viskozita (400 až 1800 min⁻⊃1;)
Maximálna povolená kontaminácia hydraulického oleja (stupeň čistoty ISO 4406)	Ročník 20/18/15

Inštalačné rozmery zubového čerpadla radu VG

zubové čerpadlo.pdf

Aplikácie

1. Plastové stroje

2. Obuvnícke stroje

3. Stroje na tlakové liatie

4. Vysokozdvižné vozíky

Balenie a dodanie

Čerpadlá VG  sú zvyčajne bezpečne zabalené, aby sa zabránilo poškodeniu počas prepravy. Balenie obsahuje:

Ochranný obal: Na ochranu čerpadla pred poškodením vplyvom prostredia.

Vlastné prepravky: Pre väčšie a ťažšie čerpadlá, ktoré zaisťujú bezpečnú manipuláciu.

Dokumentácia: Obsahuje pokyny na inštaláciu, údržbu a podrobnosti o záruke.

Dodacia lehota závisí od modelu, prispôsobení a umiestnenia, ale zvyčajne sa pohybuje od 2 do 6 týždňov od dátumu objednávky.

Často kladené otázky o zubových čerpadlách radu VG

1. Na aké aplikácie je vhodné zubové čerpadlo série VG?

Zubové čerpadlo série VG je široko používané v stavebných strojoch, poľnohospodárskej technike, vysokozdvižných vozíkoch, sklápačoch, hydraulických agregátoch a priemyselných hydraulických systémoch. Je vhodný pre stredné a vysokotlakové hydraulické prevodovky.

2. Aký rozsah zdvihu je k dispozícii pre sériu VG?

Séria VG ponúka viacero možností posunu, vrátane:

VG0: 8–28 ml/r

VG1: 25–63 ml/r

VG2: 80–160 ml/r

Rôzne objemy môžu spĺňať rôzne požiadavky na prietok a tlak.

3. Aké smery otáčania sú k dispozícii?

Séria VG podporuje oba smery otáčania:

R = otáčanie v smere hodinových ručičiek

L = Otáčanie proti smeru hodinových ručičiek

Smer otáčania je videný z konca hriadeľa čerpadla.

4. Aké typy hriadeľov je možné zvoliť?

Čerpadlo poskytuje rôzne konfigurácie hriadeľa, vrátane:

Priamy hriadeľ kľúča

SAE drážkový hriadeľ

Podľa požiadaviek zákazníka môžu byť k dispozícii aj prispôsobené možnosti hriadeľa.

5. Ktoré hydraulické oleje sú kompatibilné so zubovým čerpadlom série VG?

Séria VG je kompatibilná s niekoľkými hydraulickými kvapalinami, vrátane:

Minerálny hydraulický olej (HLP)

Vodné polymérne roztoky (HFC)

Biologicky odbúrateľný hydraulický olej (HEES)

Hydraulické kvapaliny HFD-U

Pre rôzne typy olejov a pracovné podmienky sú k dispozícii rôzne tesniace materiály ako NBR a FKM.

6. Aký je rozsah prevádzkovej teploty zubového čerpadla série VG?

Odporúčané rozsahy prevádzkových teplôt sú:

Štandardný hydraulický olej: -10°C až +80°C

Špeciálny hydraulický olej: -10°C až +50°C

Teplota okolia: -20°C až +60°C

7. Aké sú požiadavky na inštaláciu čerpadiel VVS

Štandardná montáž: ISO 3019/2 alebo príruba SAE

Smer otáčania: vpravo (v smere hodinových ručičiek)

Na hriadeľ by nemalo pôsobiť žiadne radiálne alebo axiálne zaťaženie

Správna inštalácia je rozhodujúca pre výkon a životnosť.

8. V akých aplikáciách sa bežne používajú variabilné lamelové čerpadlá VVS

Sú široko používané v:

CNC obrábacie stroje

Vstrekovacie stroje

Hydraulické pohonné jednotky

Systémy priemyselnej automatizácie

Lisovacie stroje

Certifikácie a zabezpečenie kvality

Čerpadlá VG sú vyrábané v súlade s medzinárodnými normami, čo zaručuje vysoký výkon a spoľahlivosť:

ISO 9001: Certifikované pre systémy manažérstva kvality.

Certifikácia CE: Zabezpečuje súlad s európskymi normami bezpečnosti, zdravia a ochrany životného prostredia.

Súlad s RoHS: Zabezpečuje, že čerpadlo neobsahuje nebezpečné materiály.

Testovanie v továrni: Každé čerpadlo je pred odoslaním prísne testované na výkon, tlak a integritu netesností.

FAQ

1.Ako funguje variabilný posun?

Prietok čerpadla sa nastavuje zmenou uhla vnútornej výkyvnej dosky. Ako sa mení uhol výkyvnej dosky, mení sa dĺžka zdvihu piestov, čo zase mení objem tekutiny vytlačenej za otáčku, čo umožňuje, aby sa prietok prispôsobil potrebám systému.

2. Aké sú naše výhody?

Továreň založená v roku 2005;

S veľkými výrobnými skúsenosťami;

80+ zamestnancov sa stáva profesionálnym tímom;

Neustále aktualizovaný ERP systém zabezpečuje efektívnosť práce;

Sofistikované vybavenie zvýšilo presnosť produktov;

Profesionálni predajcovia poskytujú najlepší servis;

S veľkým počtom slávnych zákazníkov po celom svete;

Skvelý popredajný servis;

Vďaka dlhodobej spolupráci so slávnou logistickou a expresnou spoločnosťou v Číne poskytujeme lepšie služby v oblasti tovaru.

3. Aké sú vaše platobné podmienky?

Malá objednávka / vzorová objednávka, plná platba vopred; Veľké objednávky posielajú prvú platbu 30% pred výrobou a zostatok pred odoslaním. Pred doručením ukážeme fotografie produktov a balíkov.

4. Môžete si vyrobiť vlastnú značku na produktoch?

Samozrejme, že môžeme. Pošlite mi svoje logo, vyrobíme ho pre vás.

5. Aký je náš hlavný exportný trh?

Amerika (40,5 %): USA, Kanada, Argentína, Brazília

Európa (30,8 %): Taliansko, Nemecko, Anglicko, Holandsko, Španielsko, Švajčiarsko, Fínsko, Rusko, Poľsko.

Ázia (23,5 %): Kórea, Singapur, India, Turecko, Vietnam, Saudská Arábia, Sýria, Izrael, Libanon.

Ostatné (5,8 %).

Závod na výrobu hydraulických čerpadiel Green je špecializovaný priemyselný závod, ktorý sa zameriava na výrobu hydraulických čerpadiel a súvisiacich komponentov. Tieto továrne sú vybavené modernými strojmi a technológiami na výrobu vysokokvalitných čerpadiel navrhnutých pre širokú škálu aplikácií, od ťažkých zariadení a strojov až po automobilové a priemyselné systémy.

Výrobný proces zvyčajne zahŕňa presné strojárstvo, kde sa suroviny, ako sú kovy a zliatiny, spracovávajú na komponenty čerpadla, ako sú ozubené kolesá, piesty, valce a tesnenia. Tieto časti sú potom zostavené do plne funkčných hydraulických čerpadiel, ktoré sú testované na výkon a kontrolu kvality, aby sa zaistila spoľahlivosť, účinnosť a životnosť v rôznych pracovných podmienkach.

Výrobné závody spoločnosti Green Hydraulic pre hydraulické čerpadlá dodržiavajú prísne štandardy kvality, často dodržiavajúce medzinárodné certifikácie, aby splnili očakávania zákazníkov v odvetviach ako stavebníctvo, poľnohospodárstvo, automobilový priemysel a výroba.

Všetky hydraulické čerpadlá vyrábané spoločnosťou Green Hydraulic prešli testovaním zhody, čo zaručuje ich kvalitu a spoľahlivosť.

Na uspokojenie rôznorodých potrieb rôznych priemyselných odvetví ponúka zelená hydraulika možnosti prispôsobenia, ako sú špecializované tesnenia, materiály a konfigurácie čerpadiel. Tieto zariadenia často úzko spolupracujú s inžinierskymi tímami na vývoji prispôsobených riešení pre špecifické aplikácie, od vysokotlakových systémov až po nízkoprietokové, vysokoúčinné čerpadlá.

Každé čerpadlo prechádza prísnym procesom kontroly kvality, kde sa vykonávajú tlakové testy a hodnotenia výkonu, aby sa zabezpečilo, že čerpadlá spĺňajú požadované normy pre prietok, tlakovú kapacitu a životnosť.
