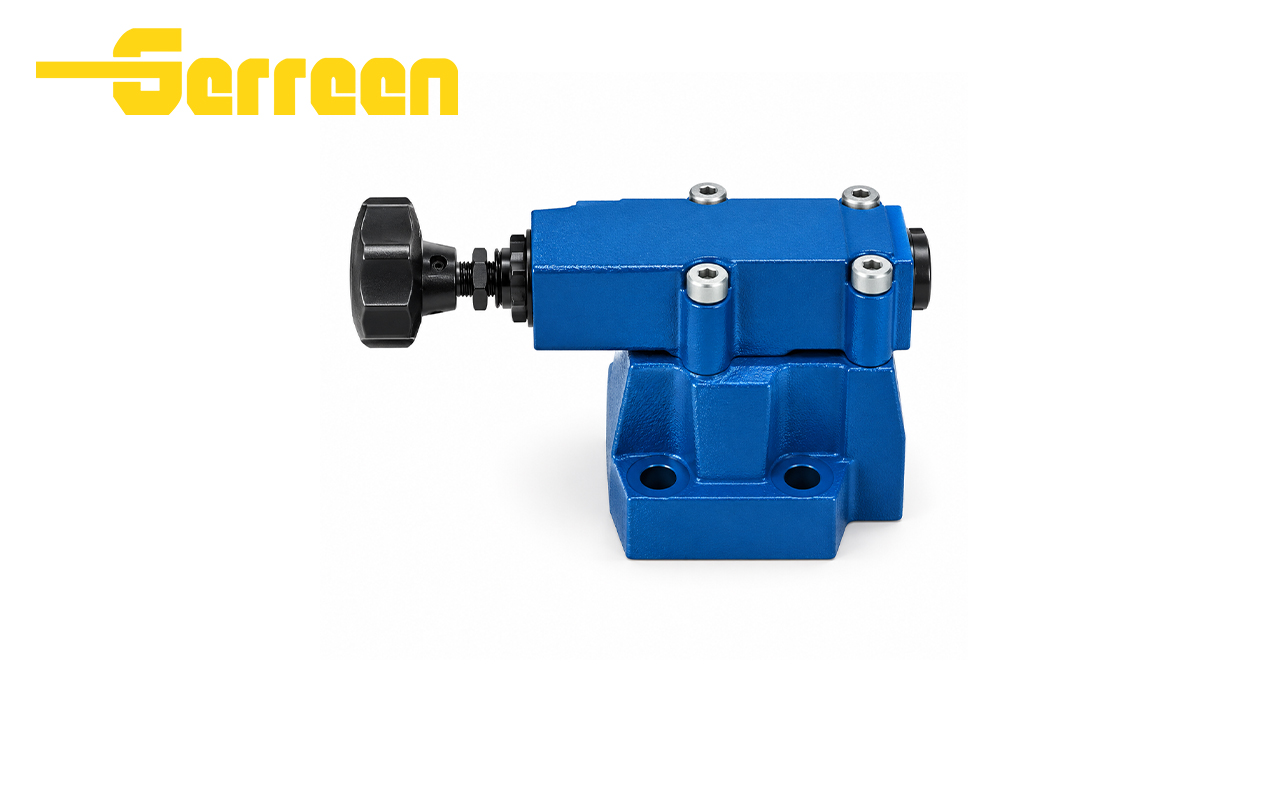

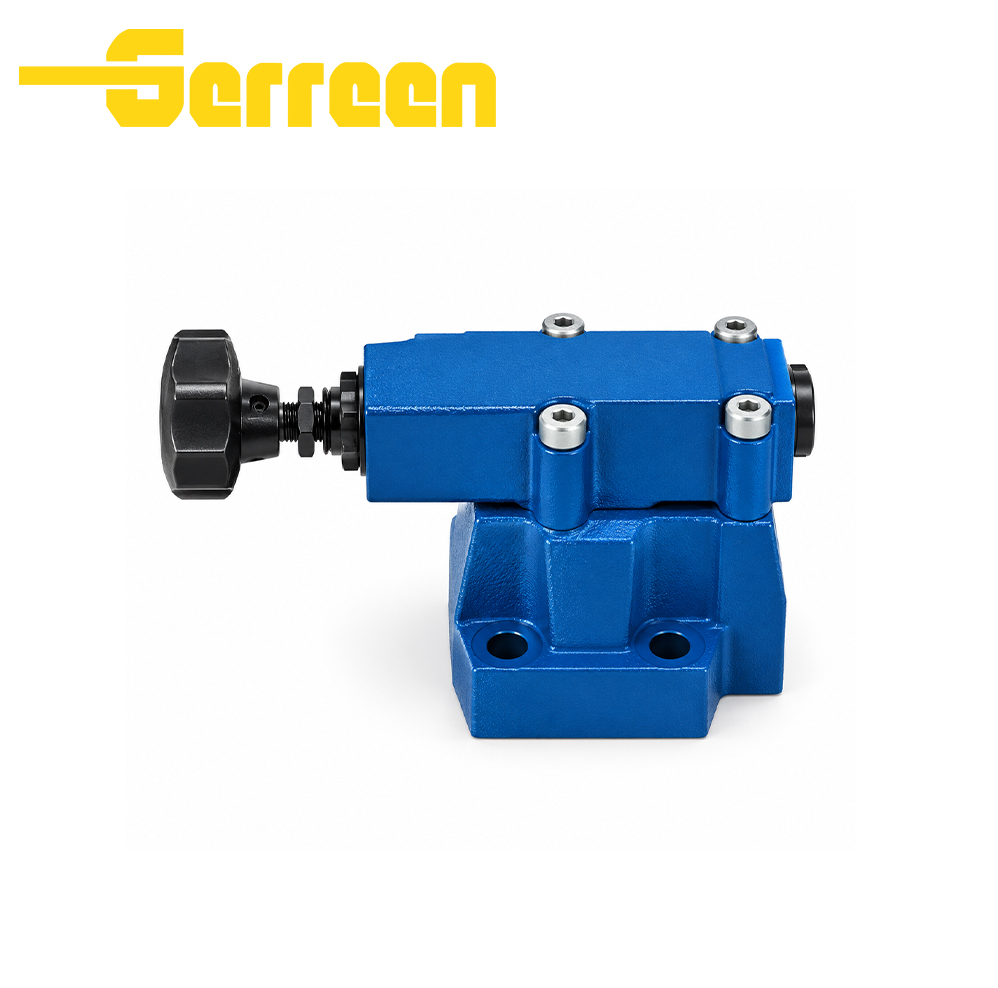

DR tlakový ventil PŘEHLED

Tlakové ventily DR jsou pilotně ovládané redukční ventily navržené tak, aby udržovaly stabilní tlak v sekundárním okruhu nezávisle na kolísání vstupního tlaku. Podporuje manuální plynulé nastavení tlaku. Volitelný vestavěný zpětný ventil umožňuje volný zpětný tok. K dispozici ve formě pomocné desky, závitu a montáže kazet. Vysoká přesnost regulace tlaku. Široce se používá pro snížení tlaku ve větvích v hydraulických stanicích, obráběcích strojích a průmyslových strojích.

Vlastnosti a výhody

• Pilotně ovládaná konstrukce cívky poskytuje stabilní tlakový výstup s nízkou tlakovou odchylkou.

• Manuální plynulé nastavení tlaku s více možnostmi: ruční kolo, zablokované ruční kolo a chráněný čep.

• Volitelný integrovaný zpětný ventil umožňuje volný zpětný tok ze sekundárního portu do primárního portu.

• Montáž pomocné desky, závitové a šroubovací kazety splňují různé požadavky na uspořádání potrubí.

• Na výběr je více stupňů tlaku.

• Volitelná těsnění FKM se přizpůsobí speciálním hydraulickým kapalinám.

• Vysoká přesnost regulace pro konstantní sekundární tlak při měnícím se vstupním tlaku.

Specifikace Tlakový ventil DR

Typ ventilu: Pilotně ovládaný redukční ventil

• Jmenovitá velikost: NG10 / NG16 / NG20 / NG25 / NG32

• Max. vstupní tlak (Port B): 350 bar

• Nastavitelný sekundární tlak (Port A): 10-350 bar; tlakové stupně: 50 / 100 / 200 / 315 / 350 bar

• Max. průtok: až 400 l/min (závisí na jmenovité velikosti)

• Max. protitlak (přípoj Y): 350 bar (bez zpětného ventilu); 315 bar (s integrovaným zpětným ventilem)

• Montáž: Montáž na podložku podle normy ISO nebo závitové připojení

• Volitelně: vestavěný zpětný ventil pro volný zpětný tok z A do B

• Režimy nastavení: knoflík, šroub s ochranným krytem, ​​uzamykatelný odstupňovaný knoflík

• Pracovní kapalina: minerální hydraulický olej (těsnění NBR/FKM); fosfátový ester (pouze těsnění FKM)

• Rozsah viskozity: 10-800 mm²/s

• Teplota kapaliny: -30 ~ +80 °C (NBR); -20 ~ +80 °C (FKM)

• Čistota kapalin: ISO 4406 20/18/15, NAS 1638 třída 9

• Hmotnost: cca. 3,4–8,0 kg (podle velikosti)

• Poznámka: OEM a přizpůsobené služby jsou k dispozici na základě výkresů nebo technických požadavků

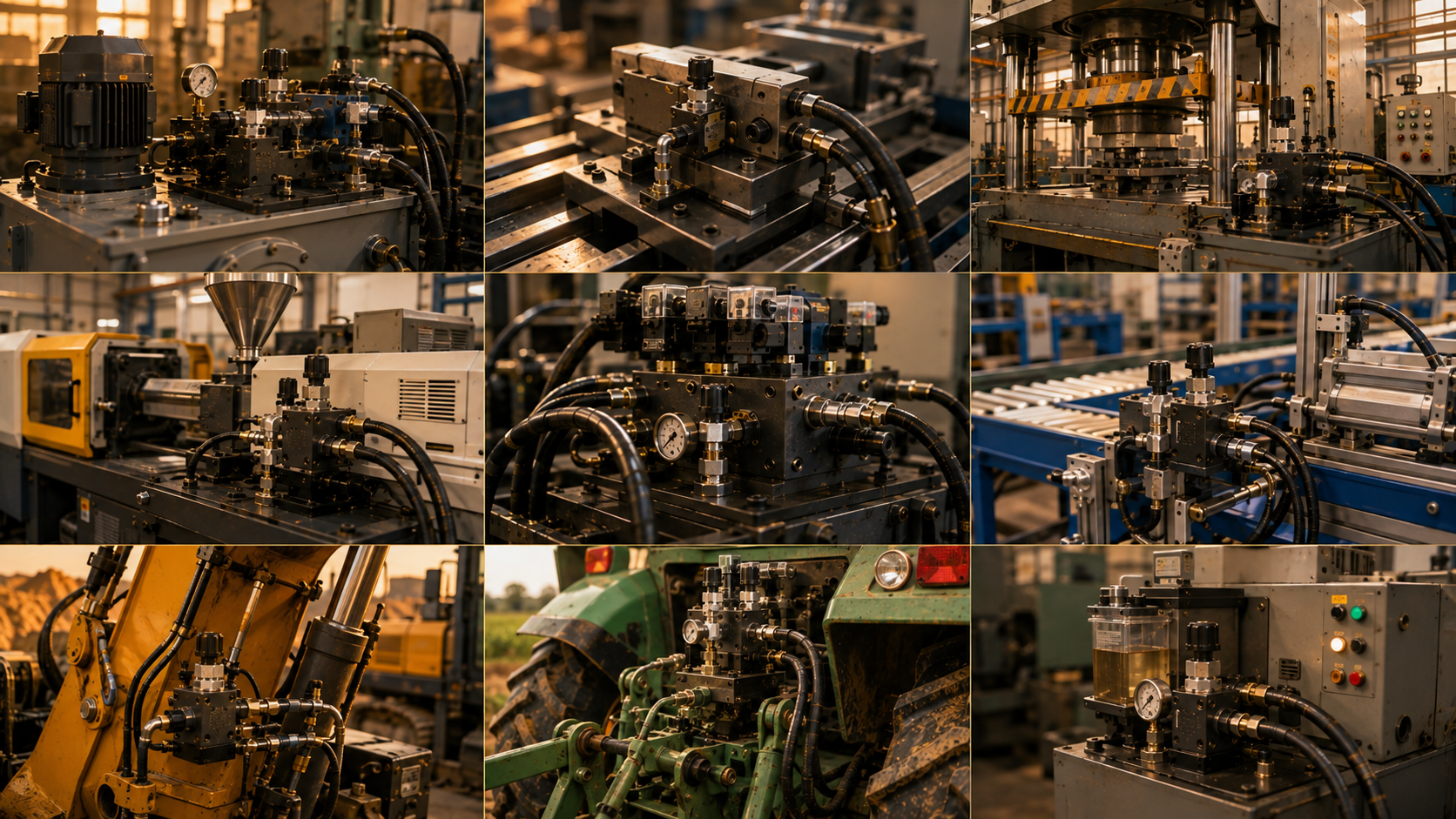

Aplikace

• Používá se pro snížení tlaku a stabilizaci tlaku odbočných okruhů v hydraulických agregátech.

• Vhodné pro upínací a polohovací obvody zařízení obráběcích strojů.

• Aplikováno na okruhy regulace tlaku hydraulických lisů.

• Široce se používá ve vstřikovacích lisech a hydraulických systémech gumo-plastových strojů.

• Používá se pro napájení řídicího tlaku proporcionálních a směrových ventilů.

• Hodí se pro hydraulické okruhy pro manipulaci s materiálem a pro automatizované výrobní linky.

• Použitelné pro pomocnou regulaci tlaku pro stavební a zemědělské stroje.

• Práce pro mazání a pomocné řídicí olejové okruhy průmyslových zařízení.



Balení a dodání

Tlakový ventil DR je obvykle bezpečně zabalen, aby se zabránilo poškození během přepravy. Balení obsahuje:

Ochranný obal: K ochraně čerpadla před poškozením prostředím.

Vlastní přepravky: Pro větší a těžší čerpadla, zajišťující bezpečnou manipulaci.

Dokumentace: Obsahuje pokyny pro instalaci, úalaci, údržbu a podrobnosti o záruce.

Dodací lhůta závisí na modelu, přizpůsobení a umístění, ale obvykle se pohybuje od 2 do 6 týdnů od data objednávky.

DR tlakový ventil FAQ:

1. Co je tlakový ventil DR?

Jedná se o pilotně ovládaný redukční ventil pro hydraulické systémy. Snižuje vysoký vstupní tlak na stabilní, nastavitelný sekundární tlak pro větvené okruhy. Ventil je v klidu normálně otevřený, což umožňuje průtok oleje ze vstupního portu B do výstupního portu A. Skládá se ze sestavy hlavní šoupátka a jednotky pro nastavení pilotního tlaku. Volitelný vestavěný zpětný ventil umožňuje volný zpětný tok z A do B. Přijímá montáž na podložku podle normy ISO pro snadnou instalaci a výměnu.

2. Co dělá tlakový ventil DR ?

3. Jaký je rozsah pracovního tlaku DR   tlakového ventilu ?

Maximální vstupní tlak na portu B je 350 bar, nastavitelný sekundární tlak na portu A je v rozsahu od 10-350 bar s více volitelnými tlakovými stupni. Maximální protitlak na vypouštěcím otvoru Y je 350 barů pro verzi bez zpětného ventilu a 315 barů pro verzi s integrovaným zpětným ventilem. Skutečný nastavený tlak by měl být nižší než vstupní tlak, aby byla zaručena normální účinnost při snižování tlaku.

4. Může DR nahradit jiné značky? tlakový ventil

7. Jak mohu rychle získat cenovou nabídku?

Uveďte prosím následující podrobnosti:

• Model nebo výtlak

• Pracovní tlak

• Rychlost

• Množství
  Odpovíme do 12 hodin s konkurenční nabídkou.




Certifikace a zajištění kvality

Tlakový ventil DR je vyroben v souladu s mezinárodními normami, což zajišťuje vysoký výkon a spolehlivost:

ISO 9001: Certifikováno pro systémy managementu kvality.

Certifikace CE: Zajišťuje shodu s evropskými standardy bezpečnosti, zdraví a ochrany životního prostředí.

Shoda s RoHS: Zajišťuje, že čerpadlo neobsahuje nebezpečné materiály.

Tovární testování: Každé čerpadlo je před odesláním přísně testováno na výkon, tlak a integritu netěsností.
