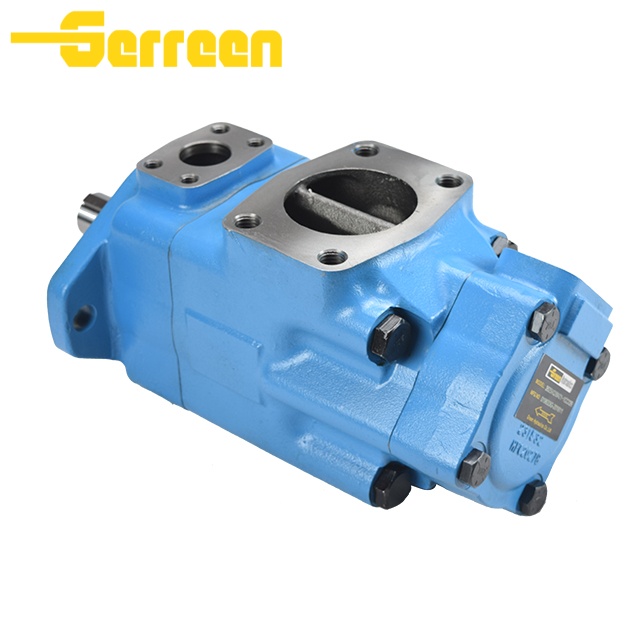

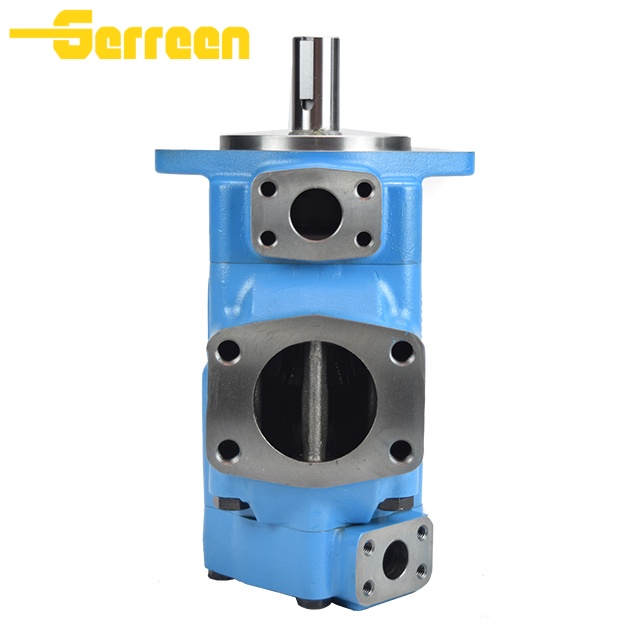

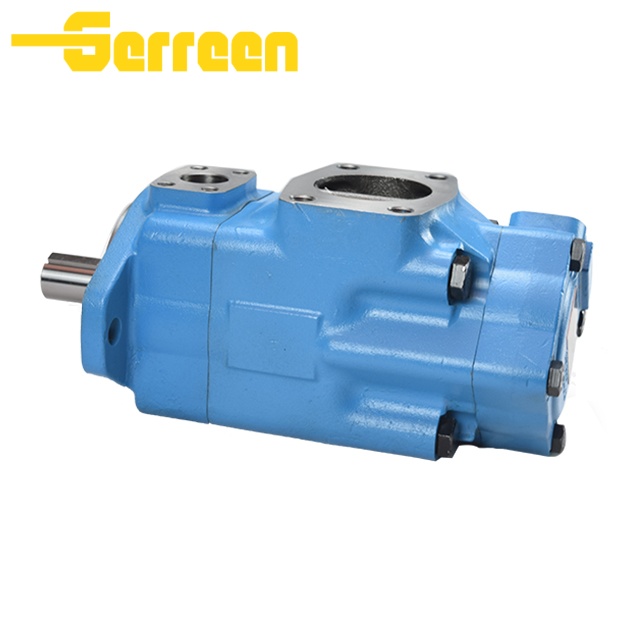

Řada VQ - dvojitá čerpadla

Přehled dvojitých čerpadel řady VQ

Dvoulopatková čerpadla řady VQ jsou hydraulická čerpadla s pevným objemem navržená se strukturou se dvěma čerpadly (tandem), kombinující dvě sekce lamelového čerpadla v jediném krytu, aby poskytovala dva nezávislé hydraulické průtoky nebo vyšší kombinovaný objem z jednoho zdroje pohonu. Tato čerpadla známá svým vysokým tlakem (až 21 MPa / 3000 psi), kompaktní velikostí a dlouhou životností se vyznačují vysoce výkonným designem 'vyvážených lopatek' s plovoucími bočními deskami pro automatickou kompenzaci opotřebení, zajišťující vynikající objemovou účinnost a hladký provoz při vysokých rychlostech. Nabízejí flexibilní možnosti konfigurace – různé kombinace zdvihů, typy upevnění a konstrukce hřídelí – díky čemuž jsou ideální pro průmyslové a mobilní hydraulické systémy, jako jsou stavební stroje, pohonné jednotky a systémy řízení nebo převodovky. Struktura kazetového typu zjednodušuje údržbu a výměnu, zatímco design s deseti lamelami minimalizuje hluk a zvyšuje výkon při studeném startu nebo za podmínek vysoké viskozity.

Klíčové vlastnosti a výhody

• Konstrukce se dvěma výstupy : Řada VQ se vyznačuje tandemovou (duální pumpou) strukturou, která umožňuje dva nezávislé hydraulické okruhy nebo vyšší kombinovaný průtok, čímž se zvyšuje všestrannost a účinnost v různých aplikacích.

• Schopnost vysokého tlaku : Tato čerpadla jsou navržena tak, aby zvládala vysoký tlak (až 21 MPa nebo 3000 psi), díky čemuž jsou vhodná pro náročné průmyslové a mobilní strojní aplikace, kde jsou spolehlivost a výkon pod tlakem kritické.

• Efektivní a tichý provoz : Vyvážená konstrukce lopatek a plovoucí boční desky zajišťují hladký provoz, snižují hladinu hluku a zlepšují objemovou účinnost, a to i za podmínek vysoké rychlosti nebo vysokého tlaku.

• Odolná a dlouhotrvající : Díky robustní konstrukci a vyspělým materiálům jsou čerpadla VQ navržena pro odolnost a dlouhou životnost, a to i v drsném prostředí nebo při náročném použití.

• Flexibilní možnosti konfigurace : K dispozici v široké škále kombinací výtlaku, typů montáže a konfigurací hřídele, což usnadňuje integraci do různých hydraulických systémů. Přizpůsobitelné možnosti zajišťují kompatibilitu s různými požadavky na stroje.

• Snadná údržba : Modulární konstrukce umožňuje snadnou údržbu a opravy. Konstrukce kazetového typu zjednodušuje výměnu dílů, snižuje prostoje a náklady na údržbu.

• Studený start a vysoká viskozita : Řada VQ je navržena pro spolehlivý výkon i v prostředí s nízkou teplotou nebo vysokou viskozitou a zajišťuje hladký start a provoz v náročných podmínkách.

• Kompaktní velikost : Navzdory vysokému výkonu si řada VQ zachovává kompaktní tvar, šetří instalační prostor a umožňuje snadnější integraci do stísněných prostorů ve strojním zařízení.

• Energetická účinnost : Vysoká účinnost čerpadel VQ snižuje spotřebu energie, což přispívá k úspoře nákladů v průběhu času a udržitelnějšímu hydraulickému provozu.

• Široký rozsah použití : Ideální pro použití v různých průmyslových odvětvích, včetně stavebnictví, hornictví, manipulace s materiálem a zemědělských strojů, stejně jako průmyslových hydraulických pohonných jednotek a systémů řízení.

Použití hydraulických lamelových čerpadel:

1. Průmyslové hydraulické systémy

2. Mobilní zařízení

3. Stavební a strojírenské stroje

4. Hutnictví a ocelářství

5. Námořní a pobřežní vybavení

Balení a dodání

Lopatková čerpadla jsou obvykle bezpečně zabalena, aby se zabránilo poškození během přepravy. Balení obsahuje:

Ochranný obal: K ochraně čerpadla před poškozením prostředím.

Vlastní přepravky: Pro větší a těžší čerpadla, zajišťující bezpečnou manipulaci.

Dokumentace: Obsahuje pokyny pro instalaci, údržbu a podrobnosti o záruce.

Dodací lhůta závisí na modelu, přizpůsobení a umístění, ale obvykle se pohybuje od 2 do 6 týdnů od data objednávky.

Specifikace hydraulického lamelového čerpadla:

(F3-)	3525VQ	38	A	17	(F)	-1	AB	22	R
Poznámka	Série	Kód konce průtokového hřídele	Připojení portů	Koncový kód průtokového krytu	Typ instalace	Typ hřídele	Výstupní pozice	Číslo návrhu	Otáčení
Bez značení: Olejová emulgační kapalina řady Petroleum voda glykolová kapalina F3: kapalina esteru fosforu	2520VQ	10,12,14,15,17,19,21,25	A-SAE 4-šroubová příruba	2,3,4,5,6,7,8,9,10,11,12,14	Bez označení: Montáž na přírubu Montáž na patku F	1-Str klíč 86-HD Str klíč 11-Spline	Viz níže	20	(Při pohledu od konce hřídele čerpadla) R-pravá pro směr hodinových ručiček L-levá pro levotočivá
	3520VQ	21,25,30,32,35,38,45		2,3,4,5,6,7,8,9,10,11,12,14
	3525VQ	21,25,30,32,35,38,45		10,12,14,15,17,19,21,25
	4520VQ	42,45,50,57,60,66,75		2,3,4,5,6,7,8,9,10,11,12,14
	4525VQ	42,45,50,57,60,66,75		10,12,14,15,17,19,21,25
	4535VQ	42,45,50,57,60,66,75		21,25,30,32,35,38,45

Certifikace a zajištění kvality

Všechna lamelová čerpadla jsou vyráběna v souladu s mezinárodními standardy, což zajišťuje vysoký výkon a spolehlivost:

ISO 9001: Certifikováno pro systémy managementu kvality.

Certifikace CE: Zajišťuje shodu s evropskými standardy bezpečnosti, zdraví a ochrany životního prostředí.

Shoda s RoHS: Zajišťuje, že čerpadlo neobsahuje nebezpečné materiály.

Tovární testování: Každé čerpadlo je před odesláním přísně testováno na výkon, tlak a integritu netěsností.

Hmotnost produktu:

Název produktu	série	Hmotnost kg	Název produktu	série	Hmotnost kg	Název produktu	série	Hmotnost kg
Kazeta	20V, 20VQ,SQP1	3.0	Jedno čerpadlo	20V, 20VQ	13.0	Jedno čerpadlo	SQP1	16.7
	25V, 25VQ,SQP2	4.0		25V, 25VQ	15.0		SQP2	28.0
	35V, 35VQ,SQP3	7.0		35V, 35VQ	24.0		SQP3	38.0
	45V, 45VQ,SQP4	11.0		45V, 45VQ	37.0		SQP4	65.0
	T6C, T6CC	4.1		T6C	15.7		PV2R1	9.0
	T6D	8.3		T6D	24.0		PV2R2	17.0
	T6E	12.8		T6E	43.0		PV2R3	33.0

Název produktu	série	Hmotnost kg	Název produktu	série	Hmotnost kg	Název produktu	série	Hmotnost kg
Dvojitá čerpadla	2520V, 2520VQ	23.0	Dvojitá čerpadla	SQP21	34.0	Dvojitá čerpadla	T6CC	26.0
	3520V, 3520VQ	33.0		SQP31	48.0		T6DC	36.6
	3525V, 3525VQ	35.0		SQP32	50.0		T6EC	55.0
	4520V, 4520VQ	46.0		SQP41	80.0		T6ED	66.0
	4525V, 4525VQ	48.0		SQP42	85.0		PV2R21	2.0
	4535V, 4535VQ	58.0		SQP43	95.0		PV2R31	41.0
							PV2R32	45.0

FAQ

1. Jste výrobcem lamelového čerpadla nebo velkoobchodem?

Jsme výrobcem lamelových čerpadel. Nacházíme se v Changzhou City, provincie Jiangsu, Čína. Vítejte na návštěvě u nás.

2. Jaké jsou naše výhody?

Továrna založena v roce 2005;

S velkým množstvím výrobních zkušeností;

80+ zaměstnanců se stává profesionálním týmem;

Neustále aktualizovaný ERP systém zajišťuje efektivitu práce;

Sofistikované vybavení zvýšilo přesnost výrobků;

Profesionální prodejci poskytují nejlepší služby;

S velkým počtem slavných zákazníků po celém světě;

Skvělý poprodejní servis;

Díky dlouhodobé spolupráci se slavnou logistickou a expresní společností v Číně poskytujte lepší služby zboží.

3. Jaké jsou vaše platební podmínky?

Malá objednávka / vzorová objednávka, plná platba předem; Velké objednávky zasílají první platbu 30% před výrobou a zůstatek před odesláním. Před dodáním ukážeme fotografie produktů a balíčků.

4.Můžete vytvořit svou vlastní značku na produktech?

Samozřejmě, že můžeme. Stačí, když mi pošlete své logo, můžeme ho pro vás vyrobit.

5. Jaký je náš hlavní exportní trh?

Amerika (40,5 %): USA, Kanada, Argentina, Brazílie

Evropa (30,8 %): Itálie, Německo, Anglie, Holandsko, Španělsko, Švýcarsko, Finsko, Rusko, Polsko.

Asie (23,5 %): Korea, Singapur, Indie, Turecko, Vietnam, Saúdská Arábie, Sýrie, Izrael, Libanon.

Ostatní (5,8 %).
